硬件接口

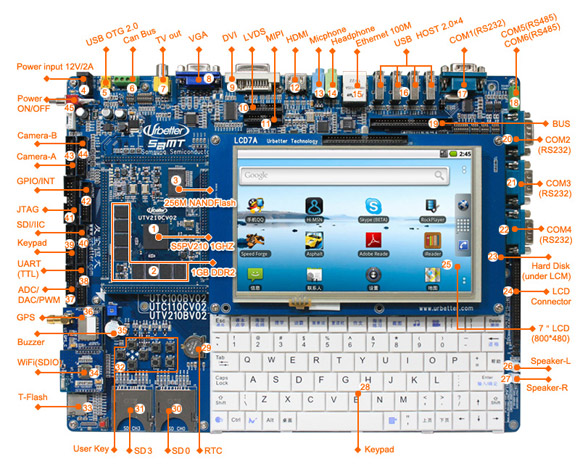

硬件接口介紹 名稱 位置標號 描述 CPU 【1】 Samsung S5PV210AH-A0 ARM Cortex-A8，1GHz System Clock Memory 【2】 Samsung K4T1G108，DDR2，1G Bytes Storage 【3】 Samsung K9F2G08，256M Bytes SLC Nand Flash USB OTG 【5】 USB OTG 2.0 USB HOST 【16】 USB Host 2.0×4 CAN BUS 【6】 不支持，僅適用于UTC100CV02核心板（S5PC100） TV OUT 【7】 RCA接口，標準復合視頻信號輸出，可直接連接各種視頻播放設備 VGA 【8】 支持VGA輸出，可直接連接VGA接口設備，比如電腦顯示器 大支持1024×768分辨率 DVI 【9】 數字顯示接口 LVDS 【10】 LVDS接口，可以外接LVDS接口LCD MIPI 【11】 MIPI-DSI、MIPI-CSI HDMI 【12】 HDMI v1.3，1080p@30fps Micphone 【13】 支持MIC輸入 Headphone 【14】 支持耳機輸出 Ethernet 【15】 100M網口，DM9000AEP芯片 COM（RS232） 【17】【20】【21】【22】 RS232串口×4（COM1~COM4），3個5線串口，1個3線串口；DB9公接口 COM（RS485） 【18】 RS485串口×2（COM5、COM6），通過RS232轉換 BUS 【19】 系統總線擴展接口 HardDisk 【23】 ATA硬盤接口（在LCD下面） LCD Connector 【24】 50pin 2.0間距LCD連接器，方便用戶連接不同的屏 7 “ LCD 【25】 標配7寸群創液晶屏（AT070TN83），800×480分辨率 Speaker-L 【26】 左聲道喇叭接口 Speaker-R 【27】 右聲道喇叭接口 Keypad（US） 【28】 美式mini鍵盤 RTC Battery 【29】 RTC實時時鐘電池 SD 【30】【31】 2個標準SD卡接口 T-Flash 【33】 T-Flash卡接口 WIFI Module 【34】 SDIO wifi模塊，USI WM-G-MR-09 Module User Key 【32】 7個用戶按鍵，上、下、左、右、Enter、ESC、Home、Menu Buzzer 【35】 蜂鳴器 GPS Module 【36】 GPS 模塊 ADC 【37】 ADCIN0、ADCIN1 DAC 【37】 DACOUT1、DACOOUT2 PWM 【37】 PWMOUT2、PWMOUT3 UART（TTL） 【38】 4個串口，TTL電平接口 Keypad 【39】 8×8矩陣鍵盤接口 SPI 【40】 2路SPI接口（SPI0、SPI1） I2C 【40】 3路I2C接口（I2C0、I2C1、I2C2） JTAG 【41】 標準JTAG接口，20pin 2.54mm間距針座 GPIO/INT 【42】 外部中斷IO接口 Camera-A 【43】 獨立Camera-A接口 Camera-B 【44】 獨立Camera-B接口 Power ON/OFF 【45】 電源開關 Power Input 【4】 直流電源輸入接口，12V/2A電源輸入
核心板引腳定義
J1A連接器引腳定義 J1A連接器引腳定義 引腳編號 信號 引腳編號 信號 1 MMC2_D0 38 GPJ3_4 2 MMC2_D1 39 GPJ3_5 3 MMC2_D2 40 GPJ3_6 4 MMC2_D3 41 GPJ3_7 5 MMC3_CMD 42 GPJ4_0 6 MMC3_CLK 43 GPJ4_1 7 MMC3_CDn 44 GPJ4_2 8 MMC3_D0 45 GPJ4_3 9 MMC3_D1 46 GPJ4_4 10 MMC3_D2 47 BE1 11 MMC3_D3 48 BE0 12 GPJ0_0 49 OEn 13 GPJ0_1 50 WEn 14 GPJ0_2 51 DATA_RDn 15 GPJ0_3 52 WAITn 16 GPJ0_4 53 DATA15 17 GPJ0_5 54 DATA14 18 GPJ0_6 55 DATA13 19 GPJ0_7 56 DATA12 20 GPJ1_0 57 DATA11 21 GPJ1_1 58 DATA10 22 GPJ1_2 59 DATA9 23 GPJ1_3 60 DATA8 24 GPJ1_4 61 DATA7 25 GPJ1_5 62 DATA6 26 GPJ2_0 63 DATA5 27 GPJ2_1 64 DATA4 28 GPJ2_2 65 DATA3 29 GPJ2_3 66 DATA2 30 GPJ2_4 67 DATA1 31 GPJ2_5 78 DATA0 32 GPJ2_6 69 CSn0 33 GPJ2_7 70 CSn1 34 GPJ3_0 71 CSn3 35 GPJ3_1 72 CSn4 36 GPJ3_2 73 CSn5 37 GPJ3_3 74 VDD_RTC J1C連接器引腳定義 J1C連接器引腳定義 引腳編號 信號 引腳編號 信號 149 TSYM0 186 VSYNC_LDI 150 TSYP0 187 ADCIN0 151 TSXM0 188 ADCIN1 152 TSXP0 189 NC 153 TSYM1 190 NC 154 TSYP1 191 DAC_OUT0 155 TSXM1 192 NC 156 TSXP1 193 NC 157 VD23 194 NC 158 VD22 195 CAM_D0 159 VD21 196 CAM_D1 160 VD20 197 CAM_D2 161 VD19 198 CAM_D3 162 VD18 199 CAM_D4 163 VD17 200 CAM_D5 164 VD16 201 CAM_D6 165 VD15 202 CAM_D7 166 VD14 203 CAM_VSYNC 167 VD13 204 CAM_HREF 168 VD12 205 CAM_PCLK 169 VD11 206 CAM_CLKOUT 170 VD10 207 CAM_FILELD 171 VD9 208 HOST_PWREN 172 VD8 209 HOST_DP 173 VD7 210 HOST_DN 174 VD6 211 HOST_OVERCUR 175 VD5 212 HOST_VBUS 176 VD4 213 OTG_DP 177 VD3 214 OTG_DM 178 VD2 215 OTG_ID 179 VD1 216 OTG_DRVVBUS 180 VD0 217 OM5 181 VDEN 218 OM4 182 SYS_OE 219 OM3 183 VCLK 220 OM2 184 HSYNC 221 OM1 185 VSYNC 222 OM0	J1B連接器引腳定義 J1B連接器引腳定義 引腳編號 信號 引腳編號 信號 75 GND 112 TCK 76 GND 113 TRSTn 77 DC_IN 114 TDO 78 DC_IN 115 HDMI_TXCN 79 VDD_IO 116 HDMI_TXCP 80 VDD_IO 117 HDMI_TX0N 81 ADDR15 118 HDMI_TX0P 82 ADDR14 119 HDMI_TX1N 83 ADDR13 120 HDMI_TX1P 84 ADDR12 121 HDMI_TX2N 85 ADDR11 122 HDMI_TX2P 86 ADDR10 123 AC97_SDI 87 ADDR9 124 AC97_SDO 88 ADDR8 125 AC97_SYNC 89 ADDR7 126 AC97_BITCLK 90 ADDR6 127 AC97_RSTn 91 ADDR5 128 NC 92 ADDR4 129 MIPI_SD_DP3 93 ADDR3 130 MIPI_SD_DN3 94 ADDR2 131 MIPI_SD_DP2 95 ADDR1 132 MIPI_SD_DN2 96 ADDR0 133 MIPI_SD_PCLK 97 TXD3 134 MIPI_SD_NCLK 98 RXD3 135 MIPI_SD_DP1 99 TXD2 136 MIPI_SD_DN1 100 RXD2 137 MIPI_SD_DP0 101 RTSn1 138 MIPI_SD_DN0 102 CTSn1 139 MIPI_MD_DN3 103 TXD1 140 MIPI_MD_DP3 104 RXD1 141 MIPI_MD_DN2 105 CTSn0 142 MIPI_MD_DP2 106 RTSn0 143 MIPI_MD_NCLK 107 TXD0 144 MIPI_MD_PCLK 108 RXD0 145 MIPI_MD_DN1 109 DBGSEL 146 MIPI_MD_DP1 110 TMS 147 MIPI_MD_DN0 111 TDI 148 MIPI_MD_DP0 J1D連接器引腳定義 J1D連接器引腳定義 引腳編號 信號 引腳編號 信號 223 I2C_SCL0 260 KP_ROW7 224 I2C_SDA0 261 SPI0_MOSI 225 I2C_SCL1 262 SPI0_MISO 226 I2C_SDA1 263 SPI0_CSn 227 I2C_SCL2 264 SPI0_CLK 228 I2C_SDA2 265 SPI1_MOSI 229 EINT0 266 SPI1_MISO 230 EINT1 267 SPI1_CSn 231 EINT2 268 SPI1_CLK 232 EINT3 269 PWMTOUT0 233 EINT4 270 PWMTOUT1 234 EINT5 271 PWMTOUT2 235 EINT6 272 PWMTOUT3 236 EINT7 273 CLKOOUT 237 EINT8 274 RTC_CLK_OUT 238 EINT9 275 POWER_ON 239 EINT10 276 PWRRGTON 240 EINT11 277 WARM_RST 241 EINT12 278 nRESET 242 EINT13 279 KEY_RST 243 EINT14 280 MMC0_CMD 244 EINT15 281 MMC0_CLK 245 KP_COL0 282 MMC0_CDn 246 KP_COL1 283 MMC0_D0 247 KP_COL2 284 MMC0_D1 248 KP_COL3 285 MMC0_D2 249 KP_COL4 286 MMC0_D3 250 KP_COL5 287 MMC1_CMD 251 KP_COL6 288 MMC1_CLK 252 KP_COL7 289 MMC1_CDn 253 KP_ROW0 290 MMC1_D0 254 KP_ROW1 291 MMC1_D1 255 KP_ROW2 292 MMC1_D2 256 KP_ROW3 293 MMC1_D3 257 KP_ROW4 294 MMC2_CMD 258 KP_ROW5 295 MMC2_CLK 259 KP_ROW6 296 MMC2_CDn

軟件特性：

支持操作系統

我們提供完整的驅動源代碼、豐富的應用實例源碼及全面、實時的在線技術支持，基于S5PV210產品軟硬件設計和量產過程的經驗分享，這些，定能大大加快你產品上市的進度！

	WinCE6.0軟件資源
WinCE6.0 BSP軟件資源 類別 功能特性 描述 說明：CPU運行于800M主頻，內存僅運行256M Bootloader V210_USB.BL2.bin USB引導程序，無源碼 UTBoot.nb0 USB下載程序，無源碼 UT_EBOOT.nb0 ★提供源代碼 底層驅動程序 DISPLAY LCD顯示驅動，★提供源碼 顯示驅動特點： 1、支持多款不同尺寸的液晶屏，4.3寸、7寸、10.2寸、10.4寸（LVDS） 2、支持16/18/24Bpp模式 TOUCH 觸摸屏驅動，★提供源碼 CAMERA 攝像頭驅動，支持S5K3AA、S5K3BA、S5K4BA、S5K4EAGX、S5K6AAFX等模組 DM9000A DM9000網口驅動，★提供源碼 HSMMC SD/MMC/SDIO驅動，★提供源碼 IIC IIC驅動，★提供源碼 JPEG JPEG硬件編解碼驅動，★提供源碼 SPI SPI驅動，★提供源碼 KEYBD 按鍵驅動程序，支持板載用戶按鍵、板載鍵盤、矩陣鍵盤 ★提供源碼 NANDFLASH FMD模式Nand Flash驅動，支持512 Byts小Page、2K bytes大Page，驅動兼容256M～1GB容量 ★提供源碼 SERIAL 串口驅動，4個UART ★提供源碼 WAVEDEV 音頻驅動，支持AC97和IIS，默認驅動為AC97（WM9714）★提供源碼 USB Host 支持USB鍵盤、鼠標、U盤、USB光驅、USH Hub、USB 無線網卡等設備 ★提供源碼 USB OTG 高速OTG 2.0（Device），支持與PC進行同步、拷貝數據，支持連接VS2005進行引用程序單步調試 ★提供源碼 DMA DMA驅動 ★提供源碼 MFC 多媒體硬件編解碼驅動 ★提供源碼 2D/3D 2D/3D硬件加速驅動 OpenGLES1.1 & 2.0、D3DM 提供驅動庫   上層應用程序 MFC測試程序 ★提供測試源碼 JPEG編解碼測試程序 ★提供測試源碼 OpenGL測試程序 ★提供測試源碼 Camera預覽和編碼測試程序 ★提供測試鏡像 串口測試程序 ★提供源碼，測試串口通訊的程序 錄音程序 錄音測試程序，支持永久存儲至nand flash Flash播放器 一款不錯的flash 播放器 PC端開發環境及燒寫軟件 DNW V0.60C 串口調試終端、USB下載鏡像工具 USB 下載驅動 通過USB下載鏡像到開發板的驅動 USB 同步驅動 設備通過USB口與PC同步的驅動 Microsoft Visual Studio 2005 集成開發環境，系統定制、編譯、調試環境 應用程序開發環境 Windows Embedded CE 6.0 內核定制、裁剪插件 Microsoft Activesync PC和WinCE的同步軟件，同步建立后，可通過USB Device口與PC間進行數據交換，應用程序單步調試等 SDK SH096.msi 基于SH096開發板，用于開發上層應用程序
	ANDROID軟件資源：
主要內容包括： Toolchain：arm-2009q3.tar.bz2 Bootloader：utv210-uboot-v1.0-20100922.tar.bz2 Kernel：utv210-kernel-v1.0-20100925.tar.bz2 Android：utv210-android2.1-v1.0-20100925.tar.bz2 Android2.1 BSP軟件資源 類別 功能特性 描述 Bootloader u-boot.bin 版本：u-boot-1.3.4 主要功能： 1、支持Nand Flash擦除、讀、寫 2、支持USB 下載鏡像 3、支持打印、設置、保存環境變量 4、支持內存內容顯示、對比、修改 5、支持bootm、bootargs設置 等等功能 ★ 提供源碼 V210_USB.BL2.bin USB引導程序 內核及設備驅動程序 內核 內核版本：Linux-2.6.29 系統時鐘 系統主頻：1G 內存 運行于1G內存 顯示驅動 4.3寸、7寸、10.2寸、10.4寸、12.1寸，LVDS/TTL驅動 VGA顯示驅動（1024×768） ★ 提供源碼 TOUCH 觸摸屏驅動 ★ 提供源碼 HDMI HDMI v1.3 1080p@30fps HSMMC SD/MMC/SDIO驅動 ★ 提供源碼 IIC IIC驅動 ★ 提供源碼 SPI SPI驅動 ★ 提供源碼 KEYBD 按鍵驅動程序 ★ 提供源碼 AUDIO 音頻驅動，支持AC97和IIS，默認驅動為AC97（WM9714）★ 提供源碼 DMA DMA驅動 ★ 提供源碼 RTC 實時時鐘驅動 USB USB Device驅動 JPEG JPEG硬件編解碼驅動 ★ 提供源碼 MFC 多媒體硬件編解碼驅動 ★ 提供源碼 TV OUT 支持電視輸出 ★ 提供源碼 ROTATOR 屏幕旋轉驅動 ★ 提供源碼 2D/3D 2D/3D硬件加速驅動 OpenGLES1.1 & 2.0、D3DM 交叉編譯器 arm-2009q3.tar.bz2 交叉工具鏈 上層應用程序 Alarm Clock 這是Android 下一個鬧鐘程序，可以設置鬧鈴時間、鈴聲選擇等等 Bluetooth Chat 一款藍牙聊天軟件 ASTRO 文件管理器 Calculator 計算器 Camera 攝像頭應用程序 Phons Android下的撥號軟件，有呼叫記錄、聯系人等功能 Email 收發Email工具 Maps Google地圖軟件 ES File Explorer 強大的文件管理器 Mediaplayer 不錯的視頻播放器，透明的工具條、可以橫豎旋轉屏幕 Music 音頻播放器，支持專輯分類，藝術家、專輯、歌曲、播放列表、派對隨機播放、背景播放、搜索等功能 Picsay 一款強大的圖片編輯軟件，通過該軟件可以編輯圖片、添加標題、文字說明、裝飾圖片，在圖片上添加文字、添加小圖片等等 Gallery 一個非常好的圖片瀏覽控件，支持圖片放大、縮小、上一張、下一張、幻燈片演示、共享、旋轉、裁切、圖片信息等 Browser Android 下的Brower 功能非常強大，支持網頁放大、縮小、跳轉、屬性設置等 Android Sample Source Code BluetoothDebug CustomLocale Development Fallback FontLab GestureBuilder Launchperf NinePatchLab OBJViewer SdkSetup SpareParts Term PC端燒寫工具(Windows XP) DNW V0.60C 串口調試終端、USB下載鏡像工具 VmWare 7.0+Ubuntu10.04 VmWare 7.0 Windows XP下的虛擬機 Ubuntu10.04 開發環境
